PCB 打板之旅

PCB 打板之旅

时隔多年，我又开始打打板子练习焊接手艺了。记得上次打的是 Throwing Star Lan Tap，这次嘉立创免费打样又薅了几个 Focaccia Board 的 PCB 板。因为板子本身并不复杂，所以没有选择厂家贴片，就自己拿来练练手。

接触 Focaccia Board 还有段渊源。去年研究某家智能门锁，PCB 板上有丰富的调试接口UART、SPI、SWD，当时手头只有一个UART串口工具。于是就在网上找 All in one 的工具，最后找到了 CJMCU-232H。CJMCU-232H 使用的芯片是 FT232H，此模块支持 USB to JTAG/SWD UART/FIFO SPI/I2C。此外还比较实惠，几十块一个。默认没有焊接排针，入手的需要注意，需要有焊接工具。某次浏览 SecurityAffairs 的安全新闻时看到了 Focaccia Board 很惊艳，就很想要一个。感谢作者开源，让伸手党也能自己打板。

简单记录了一下打板制作过程，供有兴趣的初学者参考。

PCB 打板到设备调试

鉴于很多人可能没有自己打过板，就和大家简单分享一下这个过程。

  1. 上传原理图

    image-20210722194539710

  2. 下单

    PCB打样：板子数量选择 5，就属于免费打样。然后按需修改各项配置。

    image-20210722194906941

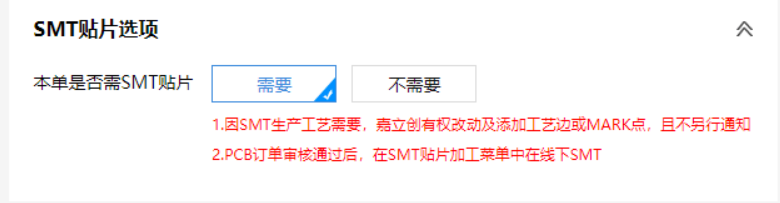

**STM 贴片：**下单页面选择需要SMT贴片，后续上传 BOM(Bill of Material，物料清单)表，一起交给厂家即可。这里我没有选择 SMT 贴片，准备自己手动焊接。

![image-20210722195637564](image-20210722195637564.png)

  1. 购买各类元件

    根据 BOM(Bill of Material，物料清单)，在 1668 上购买所需的配件。如果嫌麻烦，或太复杂可以选择 PCB 贴片服务。

    购买的时候需要特别注意芯片的封装、型号等。这一次我就买错了电阻。

    image-20210722200010786

  2. 焊接

    这块板子的焊点其实还挺多的，一个板子就将近 200 个。起初一个一个焊，后来发下先把需要的元件摆好，之后把硬纸板放在上面，然后翻转过来，每一个元件焊接一个点，待所有的元件都焊接一个点之后，在做一些微调，最后把剩下的焊接好就行了。

  3. 外壳
    裸露焊点在特殊场景(如金属桌面)中可以可能短路，所以最好还得有个外壳。到淘宝上搜索 3D 打印制作。

  4. 组装
    组装之后就可以用来调试分析设备了。
    image-20210722222734549
